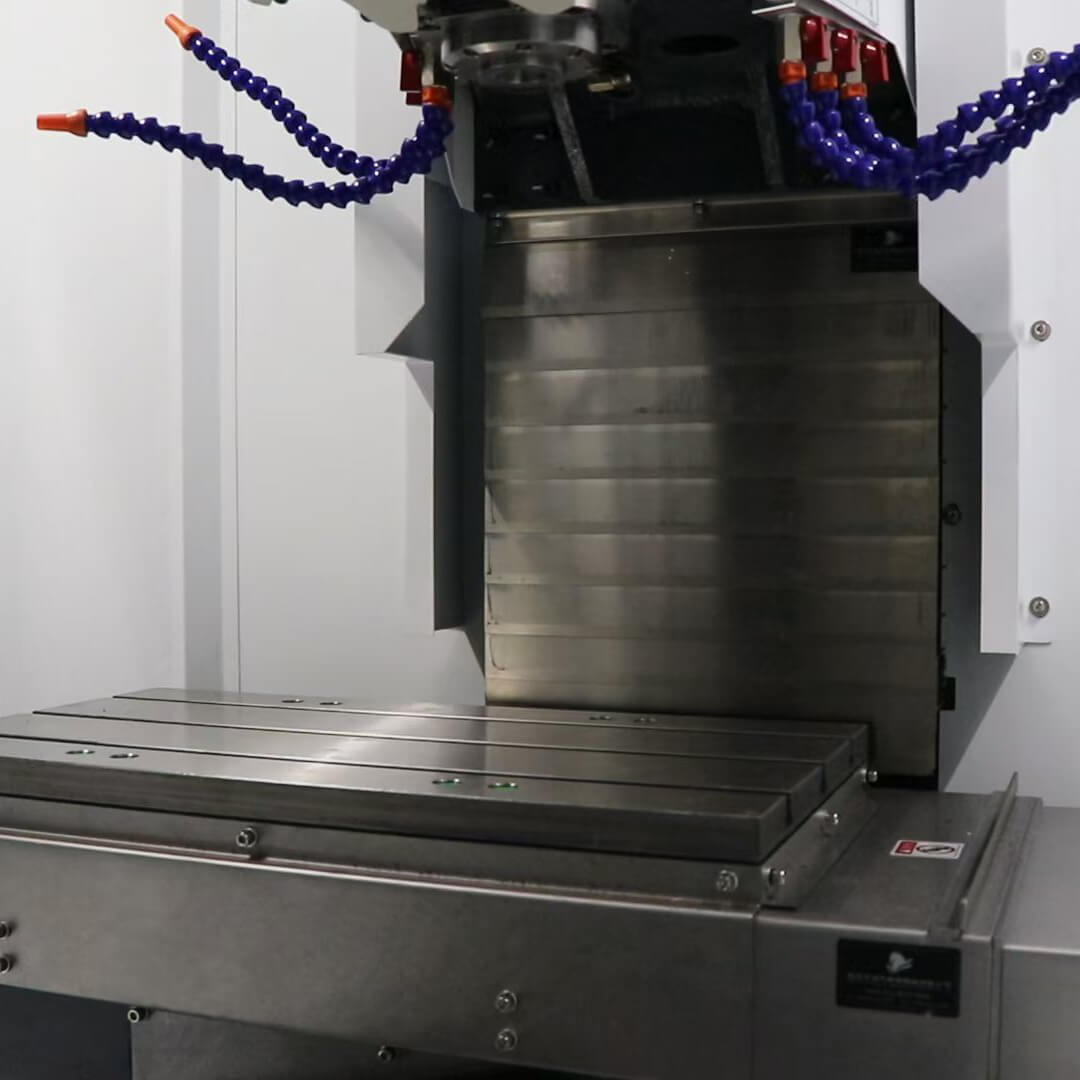

- Bàn làm việc 700*400
- Trục ghềnh 48*48*48 m/phút
- Đế có nhịp cực lớn
- Trục chính tốc độ cao và mạnh mẽ
- Lĩnh vực ứng dụng rộng rãi
| Tên | Tham số |
| Hành trình | |
| Hành trình ba trục | 600/400/300mm |
| Khoảng cách từ mặt đầu trục chính đến tâm bàn làm việc | 150-450 mm |
| Bàn làm việc | |
| Kích thước bàn làm việc (D*R) | 700×400 |
| Khả năng chịu tải tối đa | 300kg |
| Rãnh hình chữ T (số lượng × chiều rộng × khoảng cách) | 3×14×120 mm |
| Trục chính | |
| Đường kính trục chính Độ côn lỗ trục chính | φ100/ BBT30 |
| Tốc độ trục chính tối đa | 20000 vòng/phút |
| Công suất động cơ | 3,7/5,5 kW |
| Nguồn cấp | |
| Tốc độ di chuyển nhanh ba trục (X/Y/Z) | 48/48/48 m/phút |
| Tốc độ cấp liệu ba trục (X/Y/Z) | 10/10/10 m/phút |
| Ổ chứa dụng cụ | |
| Sức chứa ổ chứa | 21 |
| Đường kính/chiều dài/trọng lượng tối đa của dụng cụ | φ60mm/200mm/3kg |
| Đường kính dụng cụ tối đa (dụng cụ đầy/dụng cụ rỗng liền kề) | 60/80 mm |
| Thời gian thay dụng cụ (T-T) | 1,3 giây |
| Độ chính xác | |
| Độ chính xác định vị (X/Y/Z) | 0,008 mm |
| Độ chính xác định vị lại (X/Y/Z) | 0,005 mm |
| Khác | |
| Thông số kỹ thuật của thanh dẫn hướng tuyến tính (X/Y/Z) | Bi 30/30/35 mm |
| Thông số kỹ thuật của vít me bi (X/Y/Z) | 32/32/32 mm |
| Thông số kỹ thuật của động cơ servo (X/Y/Z) | 9/9/22,5 Nm |
| Nguồn khí/áp suất | 280L/phút 6~8bar |
| Tổng công suất điện | 15kVA |
| Kích thước máy (X×Y×Z) | 1880×2600×2700 mm |
| Trọng lượng ước tính | 3100 kg |
| Phụ kiện tiêu chuẩn | Phụ kiện tùy chọn | |
| 1. FANUC 0i MF CNC | Bộ thu sương dầu | |
| 2. Thiết bị vận hành cầm tay | Máy vớt dầu (Điện) | |
| 3. Ổ chứa dụng cụ kẹp | Lưới cửa an toàn | |
| 4. Hệ thống bôi trơn tự động | Cửa an toàn tự động | |
| 5. Đèn ba màu | Tay quay không dây | |
| 6. Bảo vệ màn chắn gió | Tủ điện AC | |
| 7. Thiết bị thổi khí trục | Bình xịt vòng trục đơn giản | |
| 8. Đèn làm việc | Bàn xoay 4 trục | |
| 9. Phụ kiện liên quan | Bàn xoay 5 trục | |
| 10. Bộ tài liệu kỹ thuật tiêu chuẩn | Bộ biến tần ổ cắm dụng cụ |
